Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Таким образом система PANORAMO 4K позволяет производить детальную диагностику состояния шахт и колодцев в отрыве от самого процесса перемещения модуля по шахте в любое время (например, в офисе) и при этом так, как если бы оператор в данный момент находился непосредственно на месте инспекции. После 3D сканирования участка, оператор в любое время виртуально с помощью программного обеспечения IKAS Evolution может свободно перемещать точку осмотра по каналу без ограничения обзора, останавливать в любой позиции, поворачивать камеру на 360°, увеличивать изображение, наезжать камерой на объекты и даже смотреть назад - и все это без какого-либо искажения отснятого материала. Все объекты, такие как сдвиги стыков, выступающие патрубки, дефекты и повреждения и т.д. можно детально рассмотреть со всех сторон. PANORAMO SI 4K представляет собой качественный прорыв в сфере визуального обследования; система выполняет целое множество пожеланий и требований, долгое время предъявляемых к инспекционным системам: быстрая и максимально точная оценка состояния шахт и колодцев предельно высокого качества, объективно, быстро, в 3D и с возможностью доступа к данным в любое время.

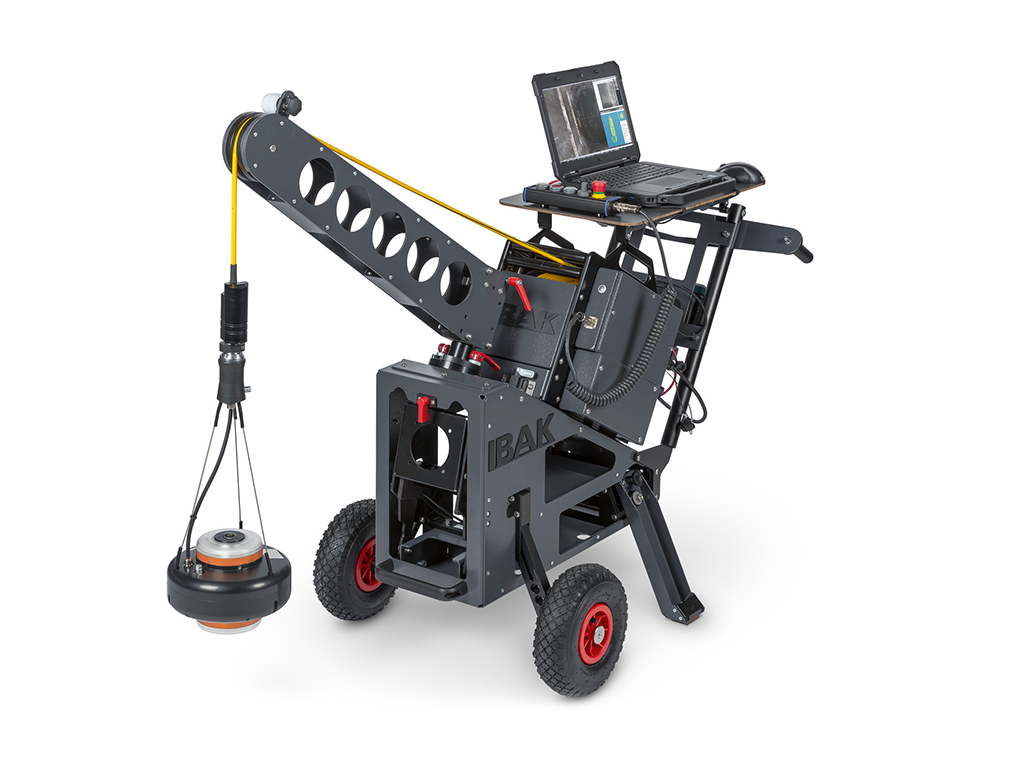

Мобильная система панорамного телеинспекционного обследования сверх высокой четкости PANORAMO SI 4K для осмотра шахт и колодцев.
ОСОБЕННОСТИ РОБОТИЗИРОВАННОЙ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ:
В отличие от стандартных телевизионных систем в модели PANORAMO SI 4K используются цифровые фотокамеры сверх высокого разрешения 4K (3840 x 1920 точек) расположенные сверху и снизу спускаемого модуля, которые при спуске в инспектируемый участок шахты с малым временным интервалом производят съемку полусферических изображений. Последние в цифровом формате передаются в блок обработки данных, где они совмещаются в панорамные изображения (360°), на основе которых затем формируется полное, реальное внутреннее 3D-изображение шахты. В отличие от классических телеинспекционных систем, в которых постоянная подсветка и малая выдержка при движущейся видеокамере становится причиной высокой размытости изображения на снимках, в системе PANORAMO SI 4K используются кратковременные ксеноновые вспышки, в момент каждого производимого фотоснимка (в формате 4K), гарантирующие предельно четкие изображения.Таким образом система PANORAMO 4K позволяет производить детальную диагностику состояния шахт и колодцев в отрыве от самого процесса перемещения модуля по шахте в любое время (например, в офисе) и при этом так, как если бы оператор в данный момент находился непосредственно на месте инспекции. После 3D сканирования участка, оператор в любое время виртуально с помощью программного обеспечения IKAS Evolution может свободно перемещать точку осмотра по каналу без ограничения обзора, останавливать в любой позиции, поворачивать камеру на 360°, увеличивать изображение, наезжать камерой на объекты и даже смотреть назад - и все это без какого-либо искажения отснятого материала. Все объекты, такие как сдвиги стыков, выступающие патрубки, дефекты и повреждения и т.д. можно детально рассмотреть со всех сторон. PANORAMO SI 4K представляет собой качественный прорыв в сфере визуального обследования; система выполняет целое множество пожеланий и требований, долгое время предъявляемых к инспекционным системам: быстрая и максимально точная оценка состояния шахт и колодцев предельно высокого качества, объективно, быстро, в 3D и с возможностью доступа к данным в любое время.
- Полностью цифровая система (передача сигнала по оптоволоконному кабелю) с высоким разрешением (3840 x 1920 точек) – обеспечивает наиболее четкое и детальное изображение обследуемых объектов.

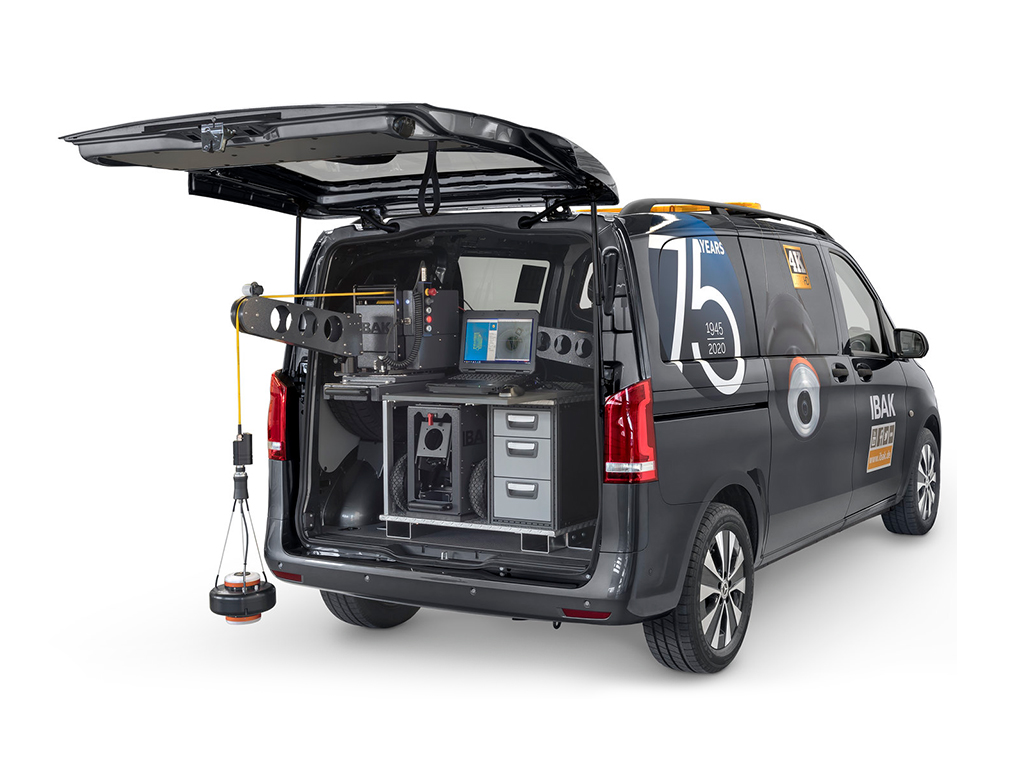

- Предназначена мобильного использования а также легко устанавливается стационарно на автомобиль типа «каблучок».
- Предназначена для детальной телеинспекции колодцев и шахт с возможностью точного метрического измерения участков и объектов уже на отснятом материале;
- Взрывобезопасное исполнение оборудования (Ex) позволяет производить диагностику в загазованной взрывоопасной среде.
Задачи, которые способна решить телеинспекционная роботизированная система:
- Контроль технического состояния колодцев и шахт, для своевременного принятия решения о капитальном ремонте или о замене участка;
- Контроль качества промывки/прочистки трубопроводов и коллекторов;
- Контроль качества при приемке новых коммуникаций;
СОСТАВ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ:
Пост управления:
Пост управления представляет собой современный ноутбук на базе ОС Windows 10 и специализированным пакетом профессионального программного обеспечения IKAS Evolution, способного моментально решать ресурсоемкие задачи и хранить большие объёмы накопленных рабочих данных (видео, фото, проекты).

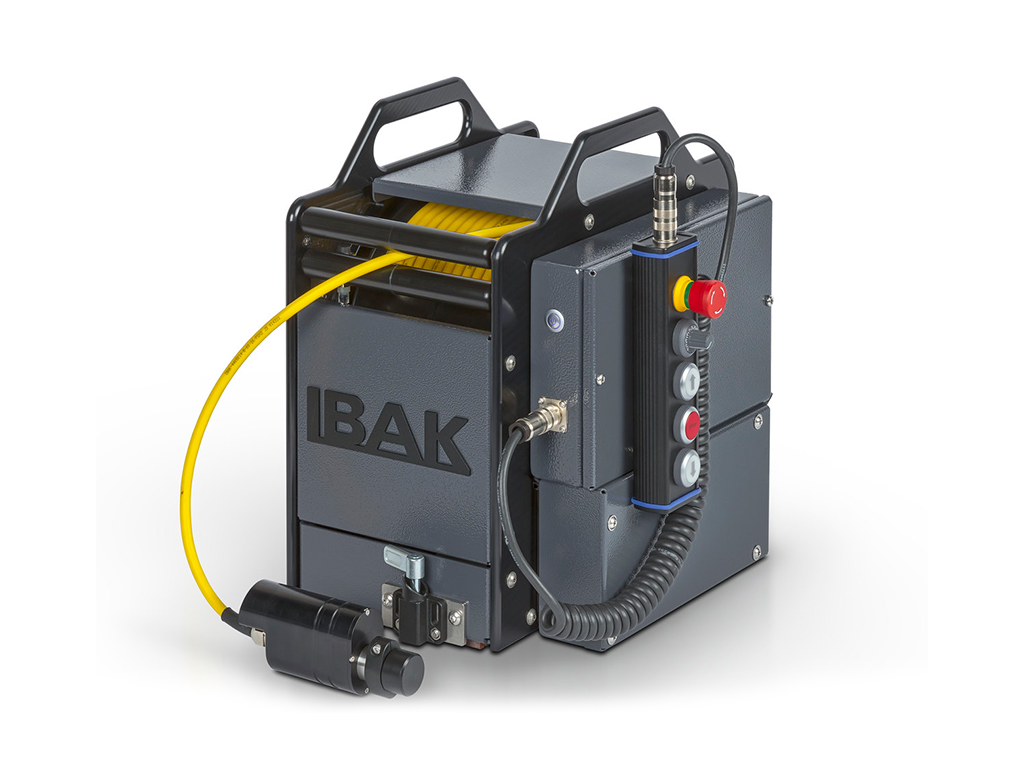

Автоматизированный кабельный барабан KW SI с видеокабелем 12 м:
Кабельный барабан имеет:
- Барабан снабжен транспортировочной тележкой.
Транспортировочная тележка имеет:
- Колёса и ручки, для удобного перемещения и транспортировки;
- Штатное место крепления для поста управления;
- Упоры для устойчивой установки тележки;
Кабельный барабан имеет:
- Приводной электродвигатель (автоматическая смотка/намотка);
- Проводной пульт дистанционного управления системой с установленной аварийной кнопкой;
- Автоматическую кабельную направляющую для правильной намотки видеокабеля;
- Счетчик метров смотанного/размотанного видеокабеля;
- Видеокабель длиной 12 м. Материал кабеля - полиуретан армированный кевларовой оплеткой;
- Пыле-влагозащиту - IP54;
- Эл. питание: 210-240В 50/60Гц.

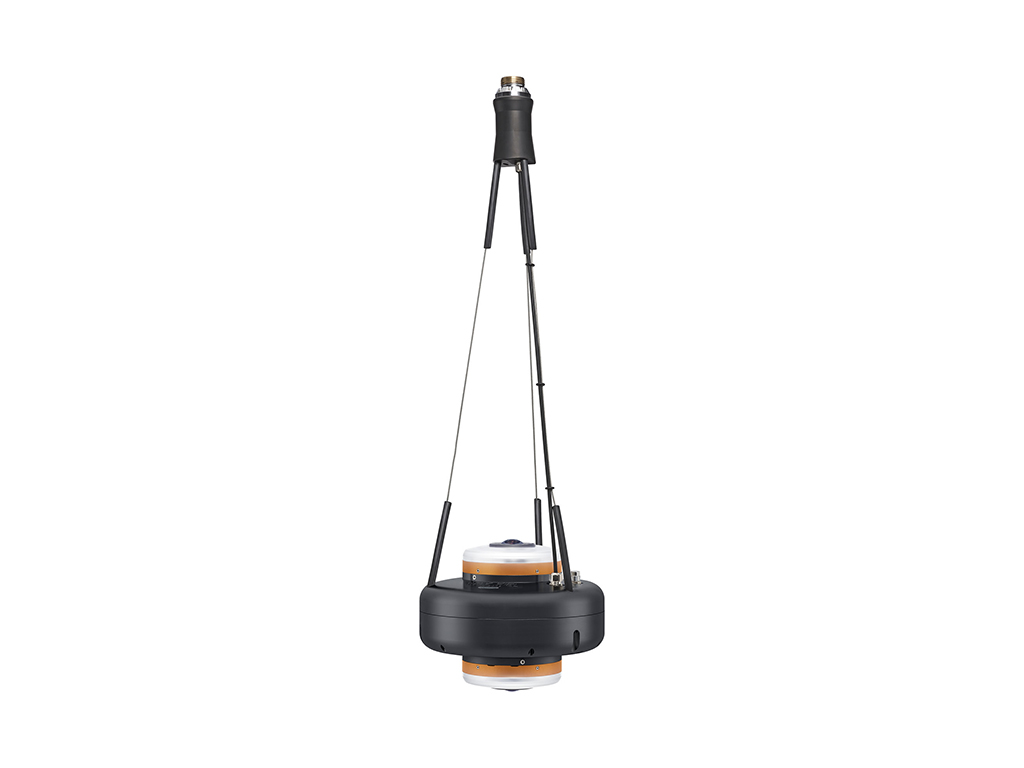

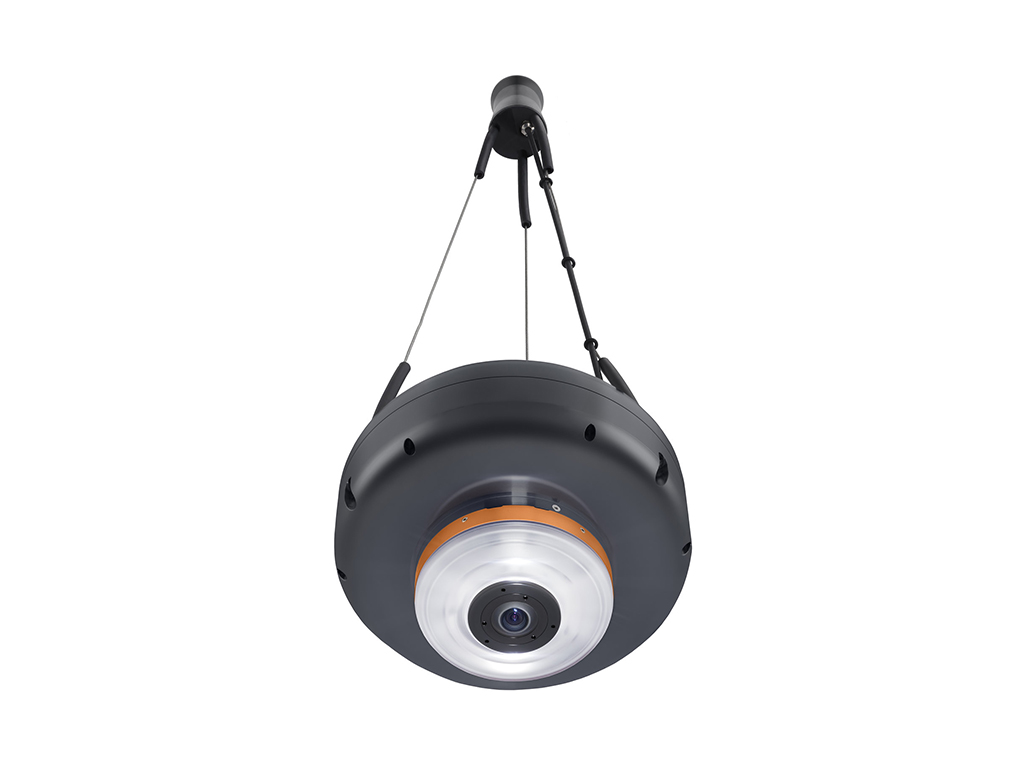

Видеокамера PANORAMO SI 4K:
- Встроенная система множественных верхних и нижних видеокамер.
- Разрешение панорамных видеокамер - 3840 x 1920 точек (4K).
- Два независимых датчика для контроля внутреннего давления с индикацией в посте управления.
- Пыле-влагозащита – IP68 (выдерживаемое внешнее давление – 10 м водяного столба).
Дополнительные принадлежности:
- Устройство KUV 2.7 для защиты кабеля от истирания о нижний край колодца
- Система накачки осушенным воздухом/азотом (Ex) - обеспечивает защиту модулей от воды и пыли, путем закачки внутрь модулей воздуха/азота(Ex) (избыточное давление).
ОЛЬМАКС - официальный представитель IBAK обладает правами на продажу, обучение, сервисное обслуживание, ремонт оборудования и инструмента. Tелеинспекционная система PANORAMO SI 4K можно купить в розницу или оптом с учетом доставки в Арсеньеве
IBAK Russia является официальным представителем на территории России немецкой компании IBAK HELMUT HUNGER GmbH & Co. KG, которая производит оборудование для телеинспекции трубопроводов
