О сварке труб из полиэтилена нагретым инструментом встык при единственном высоком давлении

Исторически сложилось так, что в Европе в основном применяется процедура сварки при низком давлении, а в Северной Америке – при высоком. Это было обусловлено различием композиций ПЭ, используемых для изготовления напорных труб, и соответственно различием их поведения при переработке, в том числе при сварке. Одним из крупнейших производителей сварочных машин высокого давления является компания McElroy Manufacturing, Inc. (США), имеющая широкий модельный ряд трубного сварочного оборудования для различных областей применения.

В последнее время в связи с увеличением производства и применения напорных ПЭ-труб больших диаметров и толщин стенки, а также в связи с многообразием трубных композиций ПЭ и их разными реологическими характеристиками расплава, в России возник практический интерес к сварочному оборудованию высокого давления. Интерес к сварке НИ встык при высоком давлении возникает также в связи с уменьшением времени охлаждения трубы под давлением почти на 50 % (см. рисунок). Но не следует, конечно, думать, что в два раза повышается и производительность монтажных работ, поскольку много времени затрачивается на вспомогательные операции (установка трубы в сварочную машину, удаление из нее сваренных труб и др.).

Увеличить производительность сварочно-монтажных работ и в полной мере реализовать достоинства сварки с применением высокого давления можно только при грамотной организации работ и с применением специального вспомогательного оборудования и приспособлений, в числе которых:

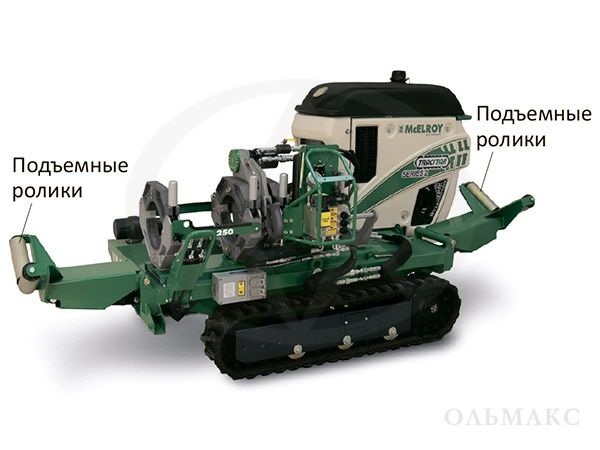

• подъемные ролики, установленные на сварочных машинах и позволяющие извлекать или приподнимать сваренные трубы из зажимов центратора, не прикладывая к сварному соединению механических нагрузок (фото 1);

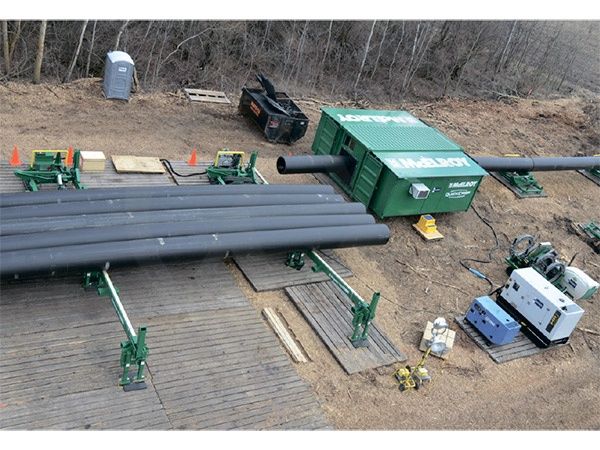

• штабелеры, позволяющие перемещать трубы из накопителя в зону сварки центратора (фото 2 и 3);
• роликовые опоры и другие приспособления для осевого перемещения труб и сваренных трубных плетей.

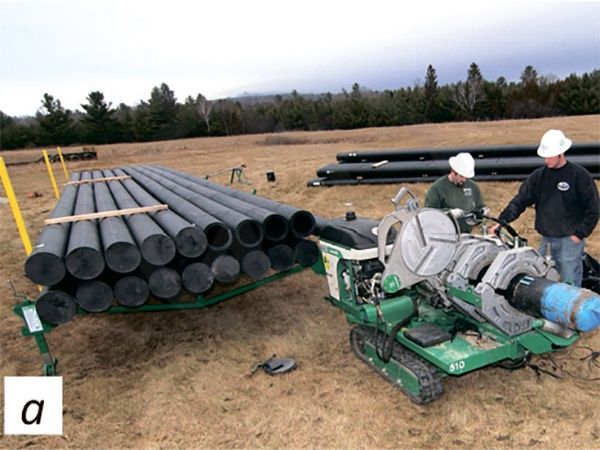

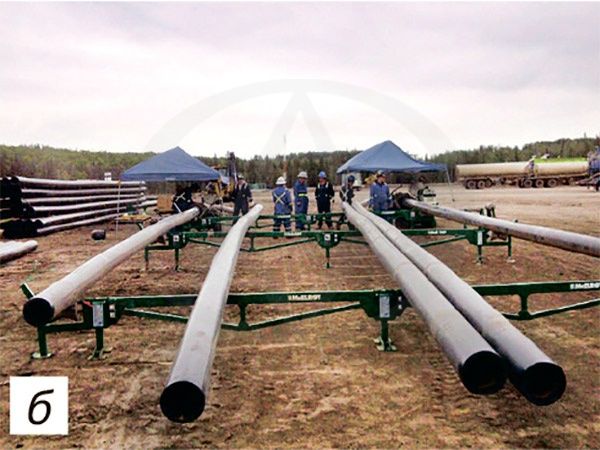

Фото 2. Сварочные работы с применением штабелеров модели PolyHorse (для труб диаметром 90 - 500 мм) и одной (а) или двух (б) сварочных машин

Важным преимуществом использования сварки ПЭ-труб НИ встык при высоком давлении на соответствующем оборудовании, помимо повышенной производительности, является также возможность получения качественного соединения при сварке труб из композиций ПЭ с высокой вязкостью расплава и при монтаже в неблагоприятных и неудобных условиях. Кроме того, при определенных условиях сварка по процедуре высокого давления является единственно возможным методом соединения ПЭ-труб.
